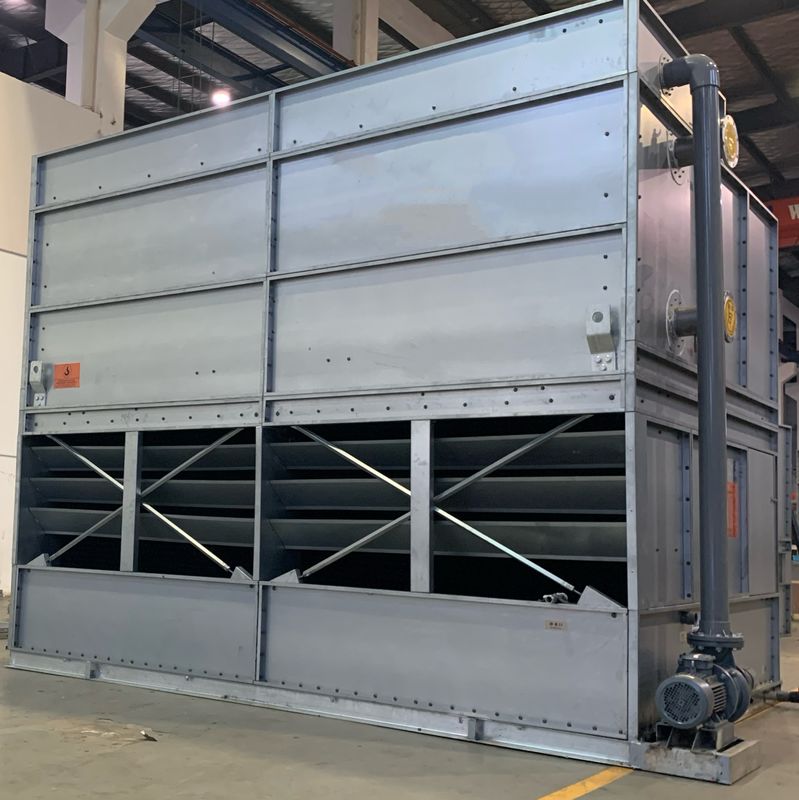

शीतल शीतलन टॉवर वाष्पीकरण कंडेनसर

इवापको शीतलन टॉवर

प्रशीतन वाष्पीकरण संघनक एक विशेष अक्षीय प्रवाह पंखे, स्प्रे नोजल, इलेक्ट्रॉनिक पानी descaling डिवाइस, हवा संग्रह बैग, पीवीसी हीट एक्सचेंजर, उच्च दक्षता dehydrator से बना है,शीतलन पाइप समूह, भरने वाला जल संकलन टैंक, जल पंप, जल संकलक, बॉक्स और अन्य घटक।

कार्य सिद्धांत

वाष्पीकरणीय संघनक शीतलन प्रणाली में मुख्य ताप विनिमय उपकरण है। इसका कार्य सिद्धांत हैःउच्च दबाव वाले शीतल पदार्थ गैस, जिसे कम्पेसर द्वारा शीतलन प्रणाली में छोड़ा जाता है, वाष्पीकरण कंडेनसर में संघनक पाइप के माध्यम से गुजरता है, ताकि उच्च तापमान वाले गैस प्रकार के शीतल द्रव के साथ स्प्रे पानी और पाइप के बाहर की हवा के साथ गर्मी का आदान-प्रदान हो सके।गैस प्रकार का शीतलक ऊपर से पाइप में प्रवेश करता है और धीरे-धीरे ऊपर से नीचे तक तरल शीतलक में संघनित होता हैइसी तरह के प्रेरण प्रक्षेपण पंखे के अति-मजबूत हवा बल से स्प्रे पानी को पूरी तरह से और समान रूप से कॉइल की सतह को ढंक देता है।हवा का लाभ उठाते हुए पानी गर्मी विनिमय प्रभाव में काफी सुधार करता हैबढ़ते तापमान के साथ छिड़काव पानी आंशिक रूप से गैस की स्थिति में बदल जाता है, और पानी के वाष्पीकरण की गुप्त गर्मी से बड़ी मात्रा में गर्मी हवा द्वारा ले जाया जाता है। The water droplets in the hot air are intercepted by the high-efficiency dehydrator and scattered into the heat exchange layer of the PVC water spray sheet with the rest of the water that has absorbed heatयह हवा के प्रवाह से ठंडा होता है, तापमान कम हो जाता है, और यह पानी के टैंक में प्रवेश करता है, और फिर परिसंचारी पानी पंप के माध्यम से परिसंचरण जारी रखता है।हवा में वाष्पित पानी स्वचालित रूप से पानी के स्तर नियामक द्वारा फिर से भर जाता है.

हीट एक्सचेंज ट्यूब कई रूपों में आते हैं। आम तौर पर उपयोग किए जाने वाले कार्बन स्टील हॉट-डिप गैल्वेनाइज्ड ट्यूब (जिन्हें गोल ट्यूबों और अंडाकार ट्यूबों में भी विभाजित किया जाता है), एल्यूमीनियम मिश्र धातु ट्यूब,और स्टेनलेस स्टील के ट्यूबों (भी 314/316 गोल ट्यूबों और घुमावदार ट्यूबों में विभाजित); उनमें से,कार्बन स्टील के गर्म डुबकी जस्ती ट्यूबों (यह भी गोल ट्यूबों और अंडाकार ट्यूबों में विभाजित) जिंक डुबकी वाष्पीकरण संघनक सबसे पहले इस्तेमाल किया उत्पाद है और अधिकांश घरेलू उपयोगकर्ताओं के लिए खाता हैयह मुख्य रूप से उच्च दबाव गैस संघनक और शीतलन के लिए प्रयोग किया जाता है। लागू दबाव रेंज 0-30MPa है; एल्यूमीनियम मिश्र धातु वाष्पीकरण संघनक एक नई ऊर्जा-बचत नई पीढ़ी है।यह उत्पाद आइस मशीनों के शीतल द्रवों के संघनित करने के लिए उपयुक्त है, और लागू दबाव सीमा 0-5MPa है; स्टेनलेस स्टील ट्यूब वाष्पीकरण संघनक मुख्य रूप से कुछ रासायनिक संयंत्रों के संक्षारक गैस शीतलन और संघनक प्रक्रियाओं में उपयोग किया जाता है।

प्रशीतन वाष्पीकरण संघनक का खोल आम तौर पर प्लास्टिक के साथ छिड़का हुआ जस्ती शीट से बना होता है। इस शीट में स्टेनलेस स्टील की विशेषताएं हैं, यह जंग प्रतिरोधी है,एक अच्छी उपस्थिति है और संसाधित करने के लिए आसान है.

संचालन का सिद्धांत

छिड़काव पानी को जल संग्रह टैंक से वाष्पीकरण संघनक के ऊपर स्थित छिड़काव पाइप में पानी पंप द्वारा ले जाया जाता है।और एक बहुत ही पतली पानी की फिल्म बनाने के लिए नोजल के माध्यम से संघनक पाइप की बाहरी सतह पर छिड़कापानी की फिल्म में पानी का एक हिस्सा गर्मी को अवशोषित करता है और वाष्प में बदल जाता है, और शेष पानी पंप द्वारा परिसंचरण के लिए पानी संग्रह टैंक में गिर जाता है।

अक्षीय प्रवाह प्रशंसक हवा को ऊपर से और साइड दीवार के निचले हिस्से से कॉइल के माध्यम से बहने के लिए मजबूर करता है,और भराव और संतृप्त गर्म और नम हवा आसपास के वातावरण में छोड़ दिया जाता हैगर्म और नम हवा में बहती कुछ पानी की बूंदें जल कलेक्टर द्वारा पकड़ ली जाती हैं, जो पानी की बूंदों के नुकसान को प्रभावी ढंग से नियंत्रित करती हैं।वायुमंडल में खो पानी के वाष्प सिस्टम में ठंडा पानी की आपूर्ति करने के लिए फ्लोट वाल्व द्वारा नियंत्रित किया जाता है.
